Technische Daten

Menüsprache

Deutsch, Englisch, Polnisch

Wägebereich [Max]

600 kg

Min. Belastung

4 kg

Ablesbarkeit [d]

200 g

Eichwert [e]

200 g

Tarierbereich

-600 kg

Max Ablesbarkeit [d] bei nicht geeichter Waage

200 g

OIML-Klasse

III

Display

7” grafisch farbiger

Kabellänge

3 m

Schutzart

IP 65 Konstruktion, IP 67 Tensometer, IP 66 / 67 Terminal

Schnittstellen

RS232, USB-A, 4IN, 4OUT, Ethernet, Modbus RTU

Optionale Schnittstellen

USB (M12 4P), Ethernet, Modul RS485, Modul RS232, Modul Profibus (Dp SLAVE), PROFINET (RRJ45), EtherNet/IP (RRJ45), 12 IN, 12 OUT, 4-20mA, 0-10V

Stromversorgung

100 – 240 V AC 50/60 Hz

Maximaler Leistungsaufnahme

25 W

Optionale Stromversorgung

12 – 24 V DC

Umgebungstemperatur

-10 – +40 °C

Lagertemperatur

-10 – +50 °C

Relative Luftfeuchtigkeit

10% – 80% RH ohne Kondensation

Messgerät

PUE HX7

Tastatur

membran

Anzahl von Tasten

Konstruktion

pulverbeschichteter Stahl St3S

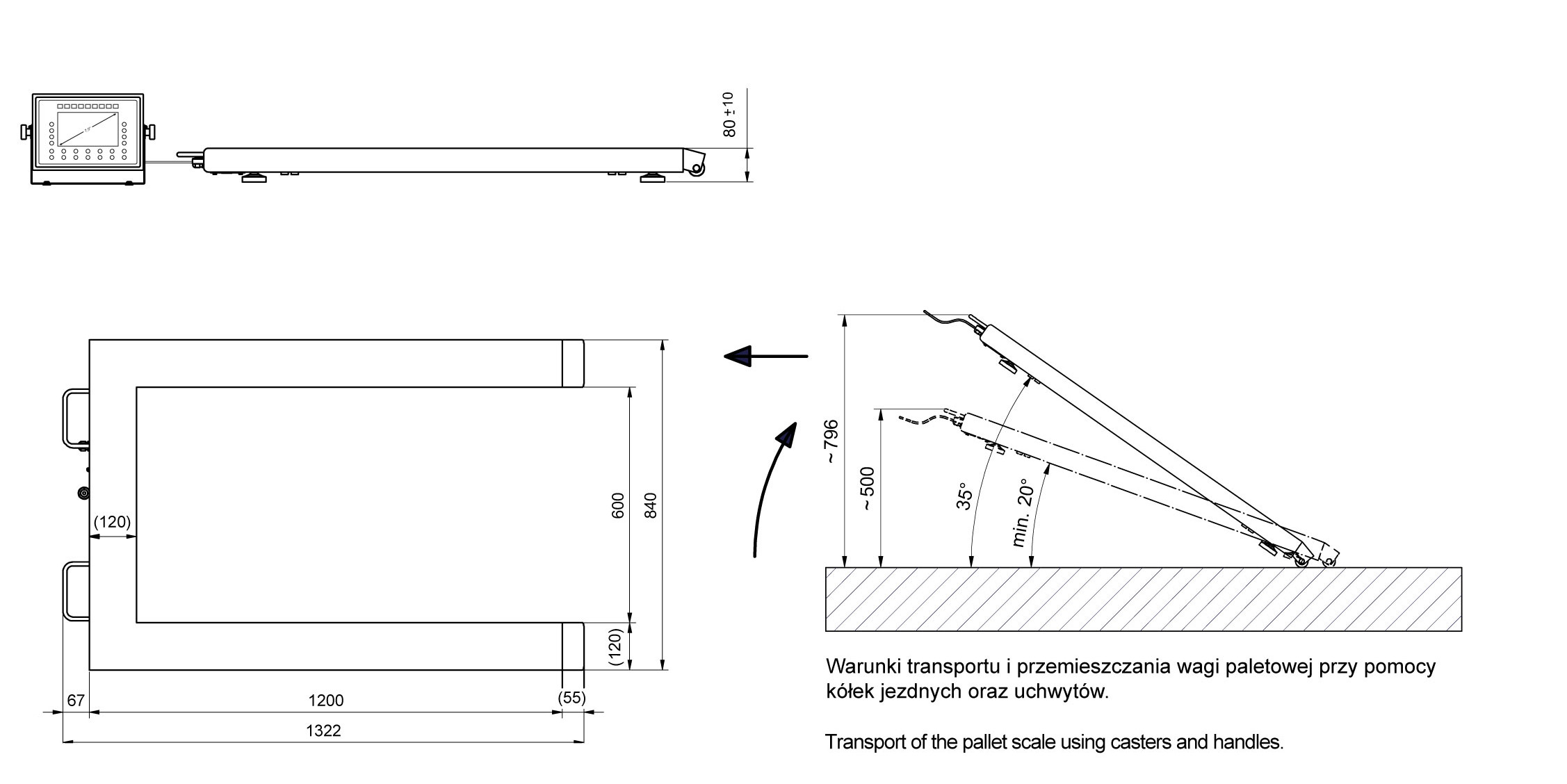

Waagschale

840×1200 mm

Verpackungsgröße B x T x H

1400×900×430 mm

Nettogewicht

46,7 kg

Bruttogewicht

79,3 kg

Max. Anzahl der Plattformen

Beschreibung

Multifunktions- Palettenwaage HX7.4P.600.C

Die Waage HX7.4P basiert auf dem modernen PUE HX7-Terminal aus Edelstahl sowie auf einer stabilen, pulverbeschichteten Palettenkonstruktion. Die Waage ist hauptsächlich für das Wägen von Europaletten und beliebigen Transportpaletten. Die Be- und Entladung erfolgt bequem mit einem Gabelstapler.

Ergonomisches Wägeterminal

Die Waage ist mit dem Industrie-Terminal PUE HX7 ausgestattet, das über eine komfortable Halterung verfügt. Die stabile Halterung ermöglicht die Montage des Messgeräts auf ebenen, horizontalen Flächen oder an einer Wand mit der Möglichkeit, den Neigungswinkel einzustellen. Das Terminal besitzt ein 7’’ Farb-Grafikdisplay sowie einen Bargraph mit 9 LED-Feldern im oberen Gehäusebereich. Dieser zeigt das aktuelle Ladegewicht in Bezug auf die maximale Belastung der Waage oder die definierten Min. und Max. Schwellenwerte an.

Einfache Verbindung mit Peripheriegeräten

Das Edelstahlgehäuse des Terminals (AISI 304) bietet einen hohen Schutzgrad von IP 66/67. Im rückwärtigen Gehäuseteil befinden sich hermetische, eigensichere Steckverbindungen von Kommunikationsschnittstellen: RS232, RS485, USB, Ethernet, digitale Ein-/Ausgänge und ein Analogausgang. Diese ermöglichen die Zusammenarbiet mit vielen externen Geräten, wie z. B. Barcode-Scannern, Druckern, externen Zusatzdisplays, Steuerungstasten oder optisch-akustische Signalgeber. Die Waage kann zudem in automatische Steuer- und Regelsysteme sowie übergeordnete IT-Systeme integriert werden.

Multifunktionale Software

Die Software der Waage erlaubt die Durchführung von Prozessen wie: Wägen, Dosieren, Stückzählen, Rezepturen und Prozentwägen. Das Informationssystem des Terminals PUE HX7 basiert auf folgenden Datenbanken: BENUTZER, PRODUKTE, WÄGUNGEN, VERPACKUNGEN, REZEPTUREN und KUNDEN sowie auf dem ALIBI-Speicher zur sicheren Datenarchivierung.

Optionale Akkuversorgung

Dank eines optional integrierbaren Akkus kann das PUE HX7-Terminal auch bei instabiler Stromversorgung oder vollständigem Stromausfall betrieben werden – ein erheblicher Vorteil für die Datensicherheit.
